ELECTROCARDIOGRAMME ECG PHILIPS PAGEWRITER TC70

ELECTROCARDIOGRAMME ECG PHILIPS PAGEWRITER TC70

Fiche technique

Acquisition simultanée des dérivations : 18 dérivations maximum

Enregistrement intégral : Historique de 20 minutes sur 16 dérivations et rapport ECG complet sur 10 secondes

ECG programmé : Prise en charge des protocoles pharmaceutiques d'épreuve d'effort

Stockage/transfert des rapports : Enregistrement haute fidélité à 500 Hz sur 10 secondes pour 16 dérivations maximum au format XML (schéma publié)

Algorithme ECG 18 dérivations Philips DXL

Énoncés d’interprétation : Plus de 600 énoncés d’interprétation avec analyse pédiatrique intégrée

Détection des inversions de fils d'électrodes : Logiciel de positionnement des électrodes pour la détection de 20 possibilités d’inversion des fils

Suppression des énoncés limites : Trois réglages configurables

Raisons : Sélection possible des raisons de tous les énoncés diagnostiques

Interface utilisateur

Écran tactile : Fonctionnement en 3 étapes/application contextuelle/écran tactile résistif à 5 fils

Clavier : Clavier 65 touches standard entièrement alphanumérique avec prise en charge des caractères spéciaux

Écran : 15” (38 cm) TFT

Aides au diagnostic des infarctus de type STEMI

Vecteur ST graphique : Deux représentations polaires du segment ST dans les plans frontal et transversal

Valeurs critiques : Mise en évidence de 4 états nécessitant une attention clinique immédiate

AST (D02)

Requête et récupération des informations administratives du patient : Possibilité de récupérer automatiquement toutes les informations administratives du patient

Fonctions disponibles en réseau (nécessitent IntelliSpace ECG)

Gestion centralisée des indications horaires : Possibilité de synchroniser l’heure sur l’horloge principale du réseau

Demandes d’examen : Possibilité de configurer les règles de rappel des listes des tâches de l’électrocardiographe

Indicateurs de qualité du signal

Détection de défaut de contact : Le schéma anatomique des dérivations indique l’emplacement et le libellé de chaque fil/électrode déconnecté(e) ou mal fixé(e)

Couleur des dérivations : Quatre couleurs indiquant la qualité du signal de la courbe

Détection des inversions de fils d'électrodes : Logiciel de positionnement des électrodes pour la détection de 20 possibilités d’inversion des fils+J603

Fréquence cardiaque

Affichage continu de la fréquence cardiaque du patient

Prévisualisation avant impression : Prévisualisation en mode plein écran du rapport complet des 16 dérivations avant impression

Formation

Aide sur l’application : Écrans d’aide graphiques intégrés pour les fonctions principales

Didacticiel : Animation interactive et dynamique sur PC abordant toutes les fonctionnalités cliniques importantes

Traitement du signal

Module d’interface patient : Module numérique commandé à distance par microprocesseur, offrant une résolution de 5 μV

Filtres de prétraitement

Interférences secteur : 50 à 60 Hz

Traitement du signal : Réjection des artefacts et dérive de la ligne de base

Filtres de présentation - Rapports sur 10 secondes

Filtre passe-bas : 40/100/150 Hz

Filtre passe-haut : 0,05/0,15/0,5 Hz

Écran

Taille : Écran tactile couleur à cristaux liquides 30,4 x 22,8 cm avec rétroéclairage

Résolution : Résolution de 1024 x 768 pixels

Filtres de présentation - Rythme

Filtre passe-haut : 0/05/0,15 Hz

Filtre passe-bas : 40/100/150 Hz

Connexions patient

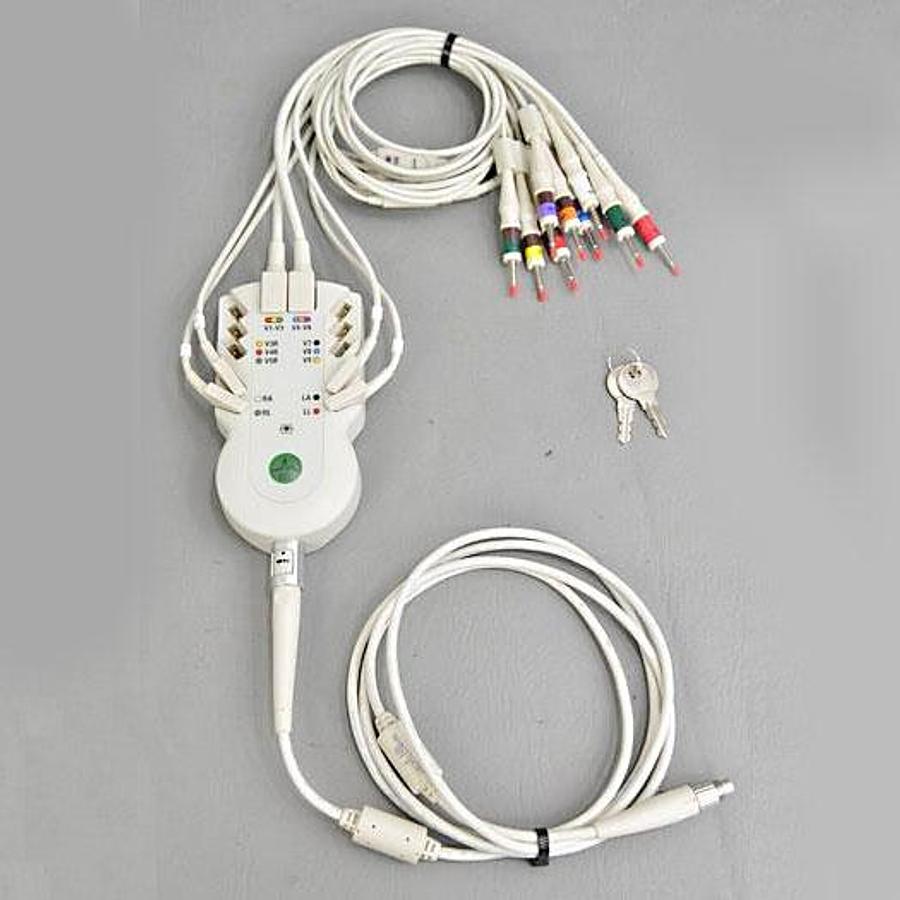

Module d’interface patient (MIP) : Module numérique à distance et commandé par microprocesseur

Filtres de présentation – Rythme

Filtre passe-bas : (40 Hz, 100 Hz, 150 Hz)

Imprimante

Type : Imprimante numérique haute résolution utilisant du papier thermique

Résolution : 200 dpi (axe de tension) par 500 dpi (axe de temps) à 25 mm/s

Caractéristiques physiques

Dimensions 330 x 405 x 135 mm

Poids 13 kg

Connectivité

Réseau LAN

• Connexion Ethernet IEEE 802.3 10/100 Base‑T via un connecteur RJ45 (standard)

Connexion sans fil (D21)

• Logiciel optionnel requis pour la connexion LAN sans fil.

Authentification sans fil

• Connexion LAN sans fil compatible 802.11 a/b/g/n.

Stockage interne

• Jusqu’à 200 ECG dans la mémoire flash interne

Stockage externe

• Jusqu’à 200 ECG par clé USB (en option)
